L'interface Signalink USB

Signalink propose une interface de communication radio-ordinateur qui permet une liaison dans des conditions optimales entre ces 2 équipements.
Faisant suite au modèle SL-1+, l'interface Signalink USB se compose d'un boitier compact comportant différents réglages, ainsi que de cordons pour la liaison avec l'ordinateur et l'équipement radio.

Principales caractéristiques :

Fonctions de l'interface

L'interface Signalink USB permet de décoder et/ou transmettre dans de nombreux modes digitaux et vocaux, selon le logiciel utilisé. Elle est compatible avec tous les logiciels utilisant une carte son pour l'entrée/sortie des signaux.
Un cd-rom comportant diverses informations ainsi que de nombreux logiciels est fourni.

Exemples de modes utilisables en émission/réception selon le logiciel employé et l'équipement radio connecté :

Commandes et indicateurs

TX      Réglage du gain en émission

RX      Réglage du gain en réception

DLY    Ajustement de la temporisation

PWR   Poussoir marche/arrêt

Voyant vert indicateur de tension

Voyant PTT rouge indicateur d'émission

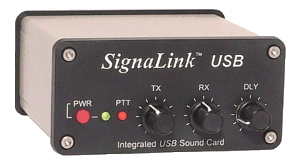

Signalink USB interface

Connexions

L'interface se connecte très simplement à l'ordinateur avec le cordon USB fourni. Aucune configuration informatique spécifique n'est nécessaire, car elle est reconnue par le système d'exploitration comme étant une carte son externe additionnelle.

Pour la connexion à l'équipement radio, une large gamme de cordons est disponible et permet d'utiliser la majorité des émetteurs-récepteurs couramment rencontrés chez les radioamateurs (Icom, Kenwood, Yaesu, Alinco, etc...).
Ces cordons, selon le modèle, se relient à la fiche microphone, la fiche DATA ou Accessoires.

Il est aussi possible, pour la réception uniquement, de connecter l'interface à la sortie casque ou haut-parleur externe d'un récepteur. Un cordon jack est livré avec l'interface pour cette utilisation.

Connecteurs

USB       pour liaison avec ordinateur

RADIO RJ45 pour cordon émission/réception

MON     jack pour l'écoute du signal transmis

SPKR    jack pour sortie haut-parleur du récepteur

AUX      jack pour un haut-parleur ou casque

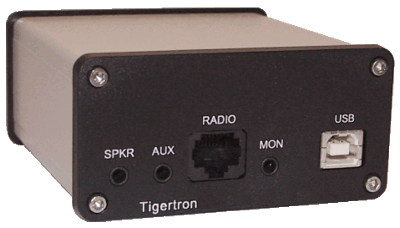

Signalink USB connexions

Configuration

Une configuration interne de l'interface est nécessaire (sauf pour la réception en utilisant le cordon jack) afin d'attribuer les différentes fonctions aux fils du câble de connexion, numérotés de 1 à 8.
Cette configuration s'effectue par le placement de pontages filaires internes. Une documentation est fournie sur le cd-rom, qui détaille le câblage à effectuer en fonction du cordon et de l'équipement d'émission/réception radio utilisé
.
Il existe en option des modules de configuration enfichables, qui simplifient cette configuration.

Exemple de module enfichable optionnel :
Signalink module enfichable

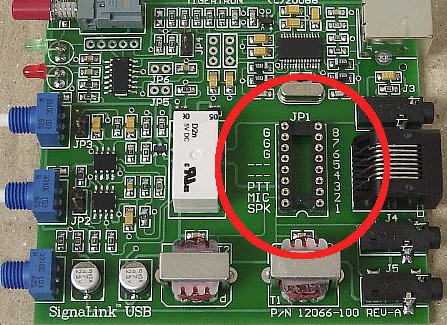

Configuration pontages internes Signalink jumpers

Informations complémentaires et vente

Vous trouverez plus d'informations et pourrez directement acquérir l'interface Signalink USB ainsi que ses accessoires (cordons et modules enfichables de configuration) ici :

Signalink USB
